DDG系列低電壓大電流變壓器
產品描述
參數
一、概述
本產品適用于交流50Hz，提供大電流交流電源。
二、使用條件
1、海拔高度不超過2000米。
2、周圍介質溫度不高于40℃，不低于-30℃。
3、空氣的相對濕度不大于85%(溫度為20℃±5℃)。
4、沒有導電塵埃和足以破壞金屬及絕緣的腐蝕性氣體或蒸氣的場所。
5、沒有爆炸危險的場所。
6、沒有劇烈震動或顛簸，且垂直傾斜度不超過5°的場所。

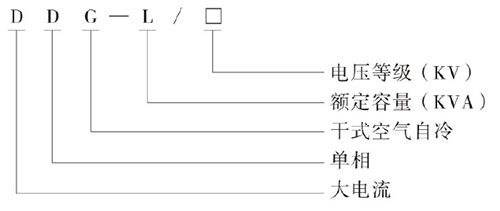

三、型號含義
四、結構
變壓器鐵芯采用冷軋硅鋼片迭成，鐵軛兩側以型鋼板作夾件，通過螺桿加以緊固。
變壓器線圈采用餅式結構，有利于散熱冷卻，初級與次級之間均有通風道。
五、技術數據

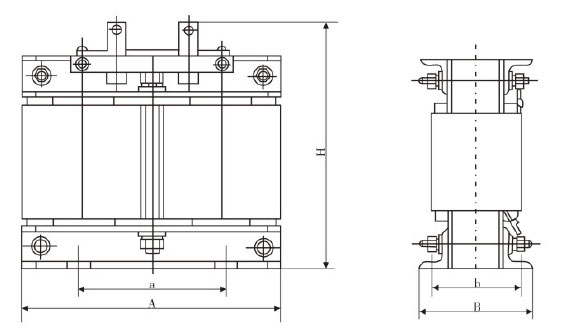

六、外形尺寸及安裝尺寸

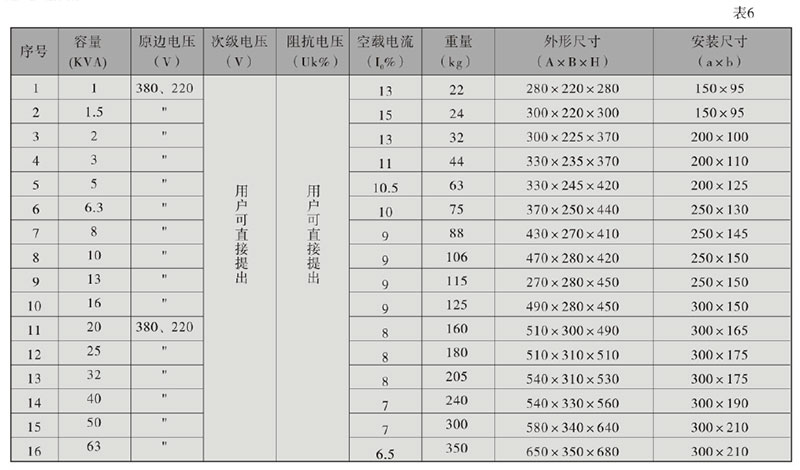

圖6 DDG系列變壓器外形及安裝尺寸見表6
七、訂貨須知
1、須提供型號、容量、數量。
2、初次級的電壓、電流。
3、產品的形式、開啟式或者防護式。
4、特殊要求在訂貨須注明。
